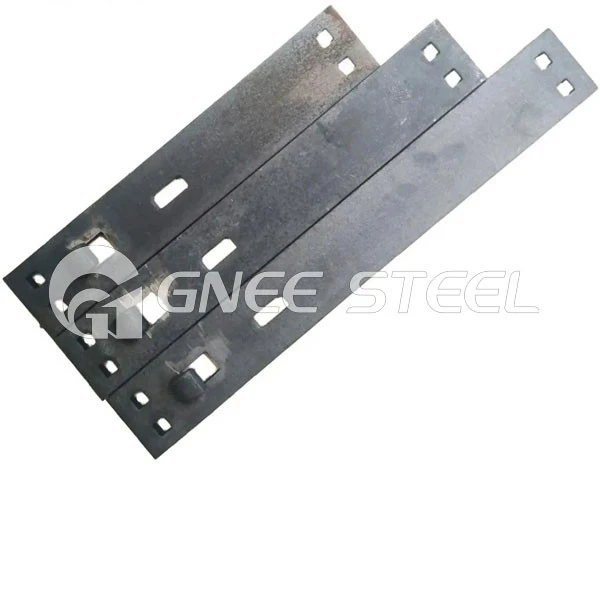

Bog'lash plitasi, taglik plitasi yoki taglik plitasi temir yo'l va galstuk yoki shpal o'rtasida ishlatiladigan po'lat plastinka. Bog'lash plitasi rulman maydonini oshiradi va o'lchagichni tuzatish uchun relsni ushlab turadi. Bundan tashqari, yo'lovchilar va temir yo'l ishchilarining xavfsizligini ta'minlash uchun yangi yo'l o'rnatish muddatini uzaytirish uchun temir yo'l bog'lash plitasi ham ishlatilishi mumkin. Bog'lash plitasi odatda temir yo'lning yukini ushlab turish va temir yo'lning barqaror bo'lishi va to'g'ri o'lchovda saqlanishi uchun yukning bir qismini bog'lovchi shpalga o'tkazish orqali ankraj murvati yoki temir yo'l boshoq bilan ishlaydi.
AREMA standart temir yo'l bog'lovchi plitasi nima?
Bu AREMA standartiga mos keladigan temir yo'l galstuk plitasining bir turi. Temir yo'l plitasi, taglik plitasi yoki solo plitalar deb ham ataladigan temir yo'l plitasi standart temir yo'lda relslar va relsli shpallar o'rtasida joylashgan qalin po'latdan yasalgan paneldir. Bog'lash plitalari rulman maydonini oshirishi va to'g'ri o'lchovni saqlash uchun relsni ushlab turishi mumkin. Plitkalardagi teshiklar orqali shpiklar yoki murvat va yong'oqlar yordamida yog'och shpallarga to'g'ri biriktiriladi.
AREMA standart temir yo'l bog'lash plitalarining texnik xususiyatlari
AREMA PLAN# seriyali bog'lash plitalari bizning issiq sotiladigan mahsulotlarimizdir.
1-jadval AREMA bog'lash plitalarining kimyoviy tarkibi
|
Element |
Kimyoviy tahlil Og'irligi foiz |
Mahsulotni tahlil qilish Og'irligi Belgilangan kimyoviy tahlil chegarasidan tashqari foizli ruxsatnoma |
||
|
Kam karbonli galstuk plitalari |
Yuqori karbonli taqish plitalari |
Minimal chegara ostida |
Minimal chegara ostida |
|
|
Uglerod |
{0}}.150min dan 0,349 gacha |
{0}}.350 dan 0,850 gacha |
0.04 |
0 |
|
Fosforli |
0.050maks |
0.050maks |
N/A |
0.008 |
|
Oltingugurt |
0.040maks |
0.040maks |
N/A |
0.008 |
2-jadval AREMA bog'lash plitalari toifasi
|
AREMA REJASI# |
Yumalash |
TAVSIF |
TEMIR YO'LNI BAZI O'lchami |
|
REJA 3 16.69# |
A&B |
7-3/4"×12" |
5-1/2" |
|
REJA 4 14.09# |
B |
7-3/4"×11" |
5-1/2" |
|
REJA 5 17.13# |
A&B |
7-3/4"×12" |
5-1/2" |
|
REJA 7 20.56# |
A&B |
7-3/4"×13" |
5-1/2" |
|
REJA 8 23.93# |
A |
7-3/4"×14" |
5-1/2" |
|
REJA 10 18.76# |
A&B |
7-3/4"×13" |
6" |
|
REJA 12 22.45# |
A&B |
7-3/4"×14" |
6" |
|
REJA 12 22.45# |
A |
7-3/4"×14-3/4" |
6" |
AREMA temir yo'l bo'limlari bilan foydalanish uchun bog'lash plitalari dizaynlari
|
Temir yo'l |
Plita |
||
|
AREMA temir yo'l uchastkasi |
Baza kengliklari |
Reja raqami |
Uzunlik Dyuym |
|
140RE |
6 dyuym |
22 |
18 |
|
21 |
16 |
||
|
13 |
14-3/4 |
||
|
12 |
14 |
||
|
11 |
13 |
||
|
|
|
20 |
15 |
|
8 |
14 |
||
|
7 |
13 |
||
|
6 |
12 |
||
|
100RE |
5-3/8 dyuym |
3 |
12 |
|
2 |
11 |
||
|
90RA-A |
5-1/8 dyuym |
2 |
11 |
|
1 |
10 |
||
|
Eslatma: galstuk plitalari ikki yelkali bo'lib, 1 va 2-sonli rejalardan tashqari, bitta yelkali. |
|||
Yagona yoki ikkita yelkali bog'lovchi plitalardan foydalanish yanada barqaror yo'l ramkasini yaratishi va yog'och shpallarning xizmat qilish muddatini uzaytirishi mumkin. Bog'lash plitalari teshilgan va kesilgan issiq haddelenmiş po'latdan yasalgan bo'laklardan yasalgan bo'lib, ular temir yo'l uchun to'g'ri burchakli, bir xil rulman yuzasini ta'minlaydi va shpallarga yukni yaxshiroq taqsimlaydi. Ular o'lchagichni ushlab turish uchun relslarni ushlab turishi va rels boshini bir xilda eskirishini ta'minlashi va shpallarning ortiqcha aşınmasından himoya qilishi mumkin. Bog'lash plitalari relslardan tashqarida o'rnatiladigan uzun uchi bilan yaratilgan. Bog'lovchi plastinkaning bitta yelkasi plastinkaning dala uchiga o'rnatiladi. Plitaning o'lchagich uchi relslar ichiga joylashtirilgan. Yagona yelkali yoki ikki yelkali taqish plitasi odatda issiq haddelenmiş, kesilgan va teshilgan usullar bilan amalga oshiriladi. Materiallarga past karbonli po'lat - AISI 1020, 1030 va yuqori karbonli po'lat - AISI 1045, 1060 kiradi. Xitoyda material odatda Q235 po'latdir. Ularning sirtlari ko'pincha qora, qoplama yoki issiq daldırma galvanizli ishlov berish bilan amalga oshiriladi.
